الخرسانة الشفافة Translucent Concrete

   الخرسانة الشفافة Translucent Concrete

الخرسانة الشفافة Translucent Concrete

تعريف المادة :

هى عبارة عن نوع مبتكر من الخرسانة وتحتوى على المكونات المعتادة للخرسانة العادية ولكن يتم اضافة بعض المكونات الاخرى التى تعطيها خاصية الشفافية بدون حدوث اى خلل فى القوة الانضغاطية للخرسانة .

فكرة العمل :

الفكرة بسيطة جدا وهى اضافة مواد الى الخلطة الخرسانية  تسمح بأنتقال الضوء من احد الجوانب الى الجانب الاخر بدون اى خلل فى قوة تحمل الخرسانة للضغط كما ذكرنا مسبقا .



نبذة تاريخية :

1- عام 1922 م حاول ( بول ليس -الالمانى ) بعمل نوع من الطوب الشفاف.
2- عام 1965 م حاول (جيمس لوى - البريطانى) عمل الواح من الخرسانة الشفافة ولكن المحاولة انتهت بالفشل وكان قد استخدم اجزاء الزجاج الملون وتم وضعها الى مكونات الخلطة الخرسانية ولكن للأسف قوة التماسك بين الزجاج وباقى عناصر الخلطة الخرسانية لم تكن بالدرجة المطلوبة لذلك قوة تحملها قلت بدرجة أدت الى ان  التجربة انتهت بالفشل .
3- فى عام 1990م تم تطوير الخرسانة شبة الشفافة بالاعتماد على الالياف البصرية التى تم وضعها ضمن مكونات الخلطة الخرسانية وبذلك تم حل مشكلة ضعف الخرسانة .

سبب استخدام هذة التقنية :

مثل هذة التقنية وهذة المواد لابد ان تكون تكلفتها اعلى بكثير من تكلفة الخرسانة العادية
ولكن من المؤكد بأن استخدامها يعود بمكاسب اعلى بكثير من هذة التكلفة المبدأية للتصنيع  ولذلك لابد من معرفة اسباب استخدام هذة التقنية وهذة المواد  :

1- اولا من الناحية المعمارية ستحدث الخرسانة الشفافة تفاعل بين البيئة الداخلية للمنشأة والبيئة الخارجية المحيطة بها.
2- تسمح للمعماري بتصميم واجهات خرسانية بمناظر خلابة ورائعة وخصوصا أن سمك القطاع الخرساني لا يؤثر سلباً على نفاذية الضوء من خلال الخرسانة.
3- انخفاض استهلاك الطاقة للمنشاة عن طريق تقليل الضوء اللازم لإنارة الفراغات الداخلية لأن الخرسانة تسمح بدخول نسبة كبيرة من الضوء للفرغات .
4- تعمل هذة المادة على دخول كمية كبيرة من الحرارة الى المنشأ فى صورة اشعة الشمس وهذة صورة اخرى لتقليل استهلاك الطاقة.



نظرة عامة :

- مكونات الخرسانة الشفافة ليست بالشئ الذابت ولكنها تختلف من شركة الى اخرى والسبب فى ذلك هو وجود المواد الأضافية التى يتم وضعها على الخرسانة العادية لتكسبها الخصائص المطلوبة فعلى سبيل المثال يتم إضافة مادة ال Epoxy والبوليمير Polycarbonate للخلطة لكي تحسن قوة التلاحم بين مكونات الخرسانة وهناك شركات اخرى من الممكن تقوم بأضافة مواد اخرى تؤدى نفس الوظيفة .
- هناك سبب اخر لأختلاف المواد المكونة للخرسانة وهى ان هذة التقنية حديثة نسبيا وان كل شركة لها طريقتها الخاصة فى تكوين الخلطة الخاصة بها .

شركة LiTraCon :

   الخرسانة الشفافة Translucent Concreteهى احدى الشركات المنتجة للخرسانة الشفافة ولها طريقتها الخاصة فى التصنيع وهى :

- امرار أنابيب زجاجية داخل الخرسانة ومن ثم تمرير ألياف ضوئية داخل هذه الألياف لكي تعمل على نقل الضوء من طرفي القطاع الخرسانى  وفي الغالب تكون نسبة الألياف الضوئية للإسمنت=5%.
- قد تصل قوة انضغاط هذه الخرسانة الى 50 ميجاباسكل، مما يجعلها مثالية للتشييد بكل أنواعه.
- يتضح ما سبق فى الصورة الموضحة.

الشركة الإيطالية Italcementi:

- هى احدى الشركات المنتجة للخرسانة الشفافة ولكن طريقتها هى الامثل حتى الان حيث انها تستبدل الالياف البصرية بنوع خاص من الاسمنت فقط وهى التى تقوم بأنتاج هذا النوع من الاسمنت والتى تكون تكلفتة قليلة جدا مقارنة بالالياف البصرية .
- الاسم التجارى لهذا النوع من الاسمنت الشفاف هو I LIGHT .
- الصورة الموضحة توضح الواح خرسانية شفافة تم صنعها من الاسمنت الخاص .
   الخرسانة الشفافة Translucent Concrete


مميزات الاسمنت الشفاف :

مقارنة بالالياف البصرية فأن الاسمنت الشفاف يتميز بما يلى :-

1- الإسمنت المستخدم أكثر لزوجة بالتالي لة قوة انضغاطية أكبر.
2- قلة التكلفة.
3- لة قابلية أكبر لامتصاص الضوء وخصوصاً الضوء من الزاوية الغير قائمة.

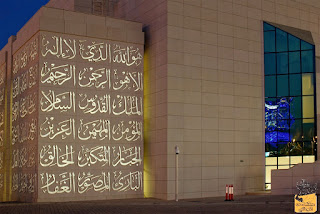

مسجد العزيز في أبو ظبي-الإمارات

يعتبر هذا المسجد هو اعظم تطبيق ومثال للخرسانة الشفافة حيث قامت الشركة الالمانية LUCEM Lichtbeton  بتنفيذ هذه الواجهات .

فكرة واجهات المسجد :

- تظهر عظمة هذه الواجهات اثناء الليل حيث تظهر اسماء الله الحسنى ال99 اسم وكأنها مصابيح اثناء الليل وليست خرسانة ولكن فى الصباح تظهر وكأنها محفوره على جدران المسجد .
- والسبب فى ذلك هو الألياف الضوئية الموضوعة باحترافية تامة داخل الخرسانة فحيث تم وضع الألياف بتناسق شديد مع نقش الخطاط لأسماء الله الحسنى.
- تم استعمال أضواء ال LED خلف هذه الواجهات الخرسانية حتى تبدو أسماء الله الحسنى في الليل كأنها مصابيح وليست خرسانة، أما في النهار تعود لشكلها الطبيعي.


  الخرسانة الشفافة Translucent Concrete



وفى نهاية المقال من الممكن ان نقول ان تقنية الخرسانة الشفافة ما زالت حديثة ، والسبب في ذلك غالباً ان تكلفتها مرتفعة نسبياً وصعوبة تنفيذها؛ فالشركات المتخصصة في تنفيذها عددها محدود، لكن تكشف لنا الدراسات أن هذا النوع من الخرسانة سيشهد تطور وانتشار على نطاق واسع في المستقبل وذلك بسبب انتشار وتوسع البناء الأخضر، إذا تعتبر الخرسانة الشفافة مادة مهمة جداً لأي شخص يريد تشييد بناء أخضر.



▬ ▬ ▬ ▬ ▬ ▬ ▬ ▬ ▬ ▬ ▬ ▬ ▬ ▬ ▬ ▬ ▬ ▬ ▬ ▬ ▬ ▬ ▬
▬ ▬ ▬ ▬ ▬ ▬ ▬ ▬ ▬ ▬ ▬ ▬ ▬ ▬ ▬ ▬ ▬ ▬ ▬ ▬ ▬ ▬
